Projektet gällde byte av elcentral och installation av jordfelsbrytare i Årstadal, Liljeholmen, Stockholms län. Uppdraget avsåg en bostad med äldre proppsäkringar där kunden ville få en säkrare och mer överskådlig central. Vi började med besiktning av befintliga grupper, kontroll av ledningsareor och skyddsledare samt genomgång av eventuella tilläggslaster. Därefter togs en avbrottsplan fram och de boende informerades om tidsfönster för strömavstängning. Riskbedömning och egenkontrollplan upprättades enligt gällande elinstallationsregler och Elsäkerhetsverkets krav, inklusive föranmälan där det krävdes.

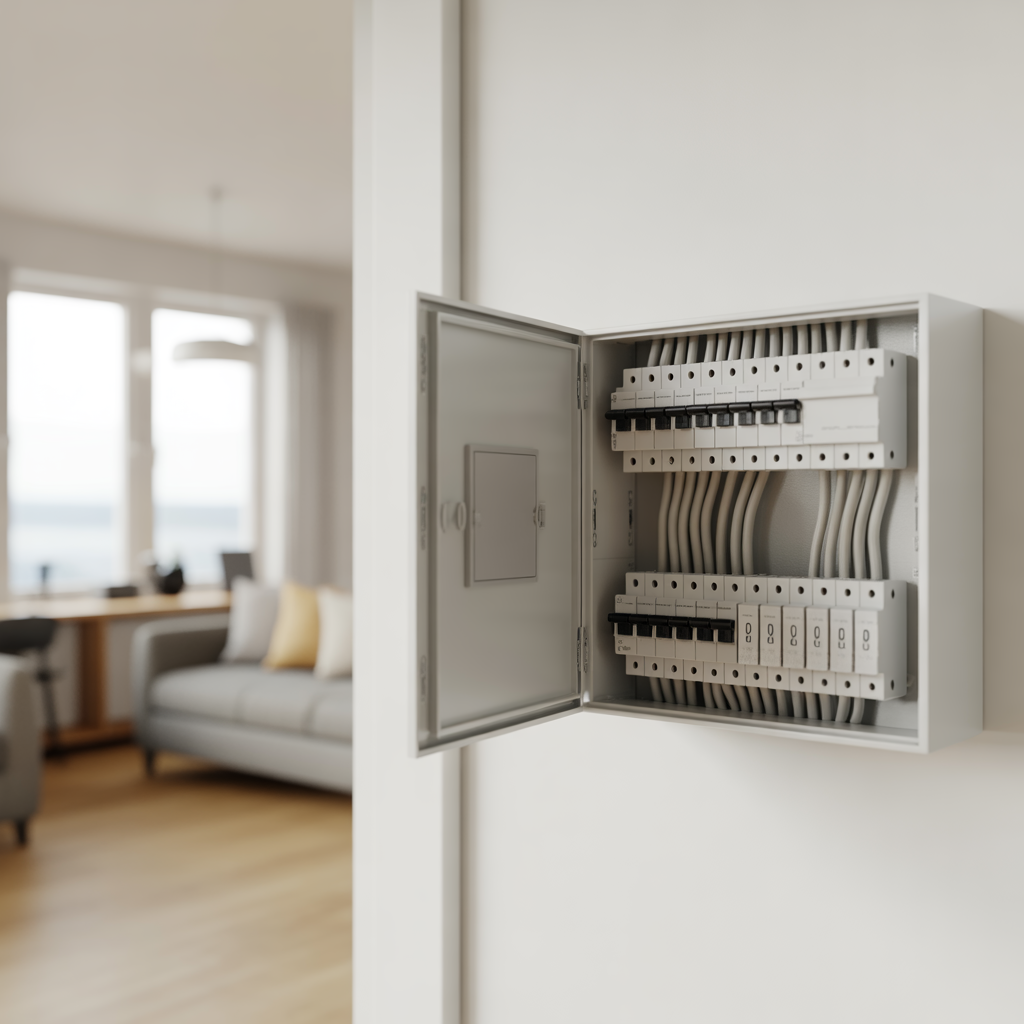

Arbetet utfördes genom fullständig frånkoppling och spänningslöshetskontroll med trestegsmetod, följt av låsning och märkning av frånskiljare. Den äldre centralen demonterades och inkommande samt utgående ledare rensades och förlängdes vid behov med halogenfri installationsledning, med skarvar placerade i godkända utrymmen. En ny normkapsling monterades med DIN-skenor, huvudbrytare och dvärgbrytare dimensionerade efter respektive grupp. Jordfelsbrytare av typ A med 30 mA märkutlösningsström installerades för personskydd, och neutral- och skyddsledarskenor separerades; eventuell PEN-separation genomfördes i centralen där förutsättningar fanns. Samtliga grupper märktes tydligt, gruppförteckning uppdaterades och ledningar avlastades och fixerades enligt tillverkningsnormer och installationspraxis för att säkerställa korrekt dragavlastning och krypavstånd.
Före idrifttagning gjordes mätningar av isolationsresistans, kontinuitet i skyddsledare, skyddsledarsystemets impedans och utlösningsvillkor för överströmsskydd. Jordfelsbrytarnas funktion testades med både provknapp och instrumenterat prov, och selektivitet mot servisäkringar verifierades där data fanns tillgängligt. Efter godkända resultat spänningssattes anläggningen och kunden fick en genomgång av centralens uppbyggnad, hur test av jordfelsbrytare ska utföras samt vad märkningen innebär. All dokumentation, inklusive protokoll, uppdaterad gruppförteckning och foton från installationen, överlämnades. Arbetet avslutades med städning och omhändertagande av det gamla materialet via godkänd avfallshantering, och tidplanen hölls med minsta möjliga störning för de boende.
